Cuadro de maniobras CLEMSA CLAS 10.1

Cuadro de control Clemsa Clas 10.1 para motores a 230VAC

La placa de control Universal CLAS 10.1 de uso intensivo es válido para automatismos de tipo corredera, enrollable, basculante y abatibles de una hoja sin electrocerradura, es económico, fiable y de estructura sencilla, dispone de sistema apagachispas que prolonga la vida de los reles y evita que éstos se queden pegados.

A diferencia del modelo Clas 10.2, con esta centralita podemos regular la fuerza de empuje del motor.

No lleva el receptor incorporado.

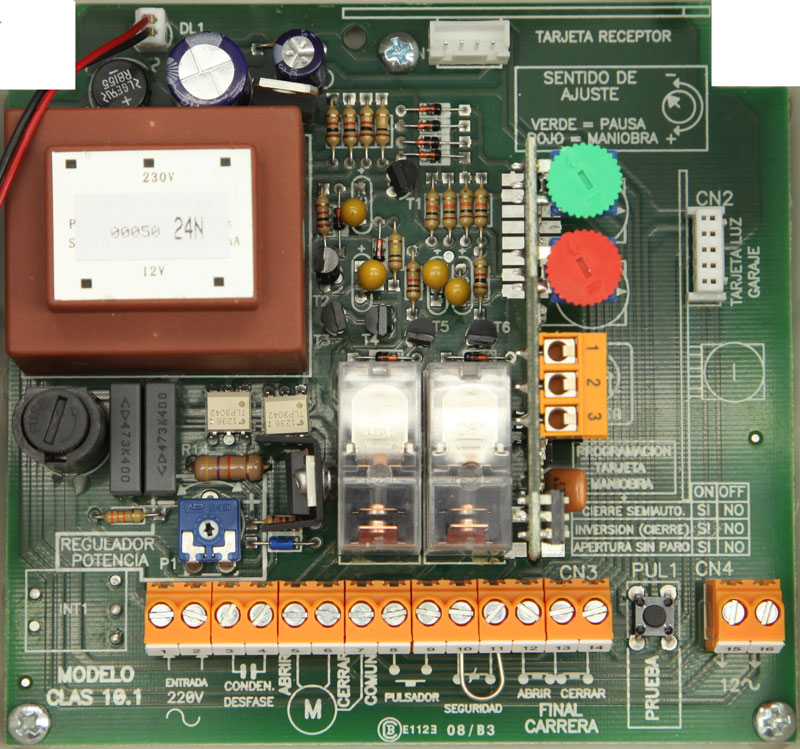

En la siguiente imagen puedes ver con mas detalle la placa.

Características:

• Alimentación de la placa: 230VAC.
• Alimentación para accionadores: 230VAC
• Tensión de salida para accesorios: 12VAC.
• Potencia máxima: 750W.
• Uso: Intensivo.
• Regulador de potencia.
• Dispone de zócazlo de conexión para tarjeta Luz Garaje (no Incluida).
• Dispone de zócazlo de conexión para tarjeta Receptor Telemando: 2 canales.
• Salida para señal luminosa de maniobra: 220VAC/60W.
• Sistema de seguridad en apertura y cierre.

Compatible con los siguientes accesorios y receptores:

• Receptor enchufable MUTANcode RE 248

Cuadro de maniobra universal CLAS 10.1 de CLEMSA.

Esta centralita dispone de un regulador de potencia, cuyo fin es restarle fuerza al automatismos, en aquellas instalaciones donde sea necesario (sobretodo en puerta basculantes).

En cada maniobra de apertura, el cuadro de maniobras envía una señal de 220 V (500W) que activa la tarjeta de luz de garaje. Esta tarjeta no viene incluida en el cuadro, se sirve como accesorio opcional., y lleva un temporizador variable de 2 a 140 segundos.

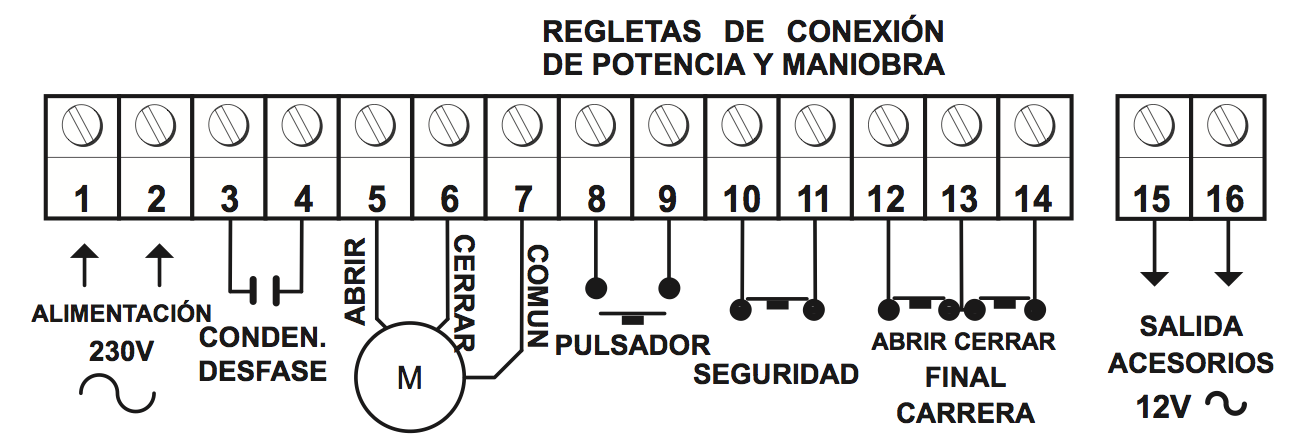

En la siguiente figura puede observar el esquema de conexiones de la placa de maniobras.
