Receptor CLEMSA RMV 2 U MASTERcode

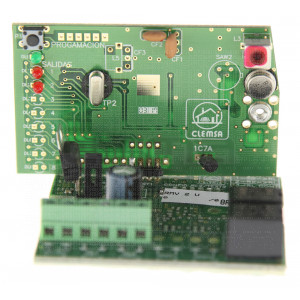

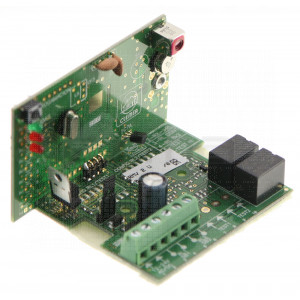

Receptor externo Clemsa RMV 2 U

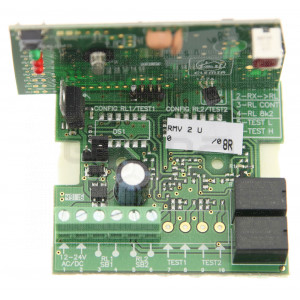

Esta tarjeta receptora se conecta en cualquier cuadro de maniobras con salida de alimentación 12/24 Vac-dc

Este receptor tiene 2 canales, esto quiere decir que dispone de dos salidas libres de potencial para accionar dos automatismos.

La placa receptora RMV 2 U de Clemsa es compatible con los siguientes mandos de garaje o cochera:

• Mando de garaje Clamsa Mastercode MV 1
• Mando de garaje Clamsa Mastercode MV 12
• Mando de garaje Clamsa Mastercode MV 123

Manual de programación CLEMSA MASTERcode RMV 2 U

Receptor enchufable modelo Mastercode RMV 2 U de CLEMSA.

• Instalación: Debe conectar el receptor en la placa de maniobras realizando la operación con el cuadro sin alimentar.

Evite si es posible instalar el receptor cerca de tuberías metálicas y cables procurando no instalarlo en zonas de sombra radioeléctrica.

• Programación: Para memorizar mandos en este receptor sigue los pasos que vienen a continuación:

• Pulsando la tecla de programación en el receptor:



• Colocar los DIP-switch en la posición deseada.

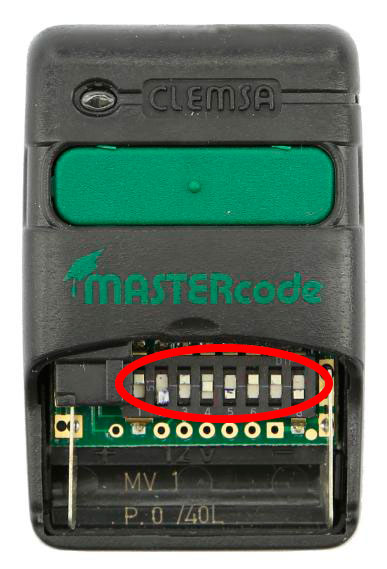

1. colocar los DIP-switch del mando Mastercode en la posición deseada para su codificación.

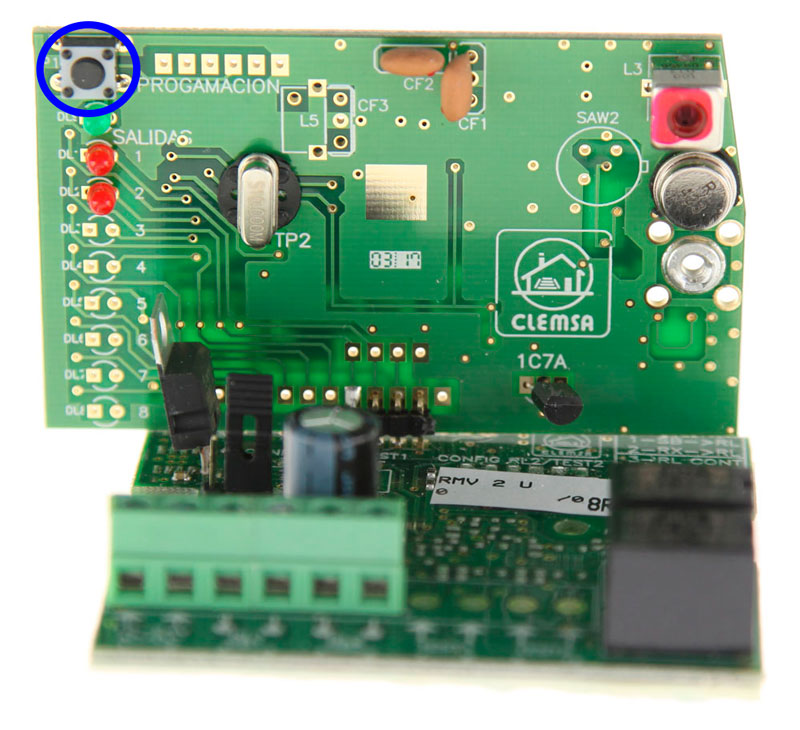

2. Una vez insertado el receptor en el conector correspondiente y con el cuadro de maniobras alimentado, pulsa durante 2 segundos al pulsador de programación que viene en la imagen rodeado con un círculo.
3. El Led del canal que queremos grabar se encenderá de manera contiuada, en este momento pulsamos el botón del mando.
4. El Led del receptor comenzará a parpadear una vez por segundo, esto quiere decir que el mando ha sido programado correctamente.

• Posibles problemas de programación:
