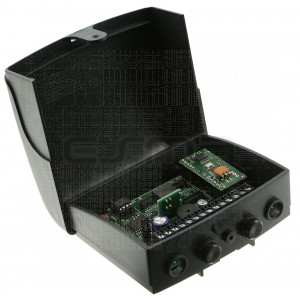

Receptor universal Cardin S486 RX 4CH para emisores a 868MHz.

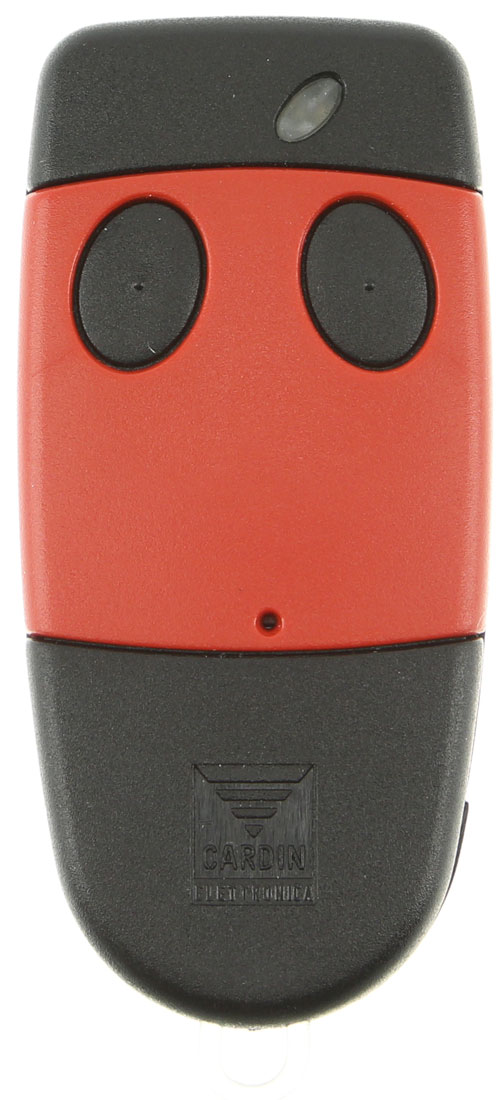

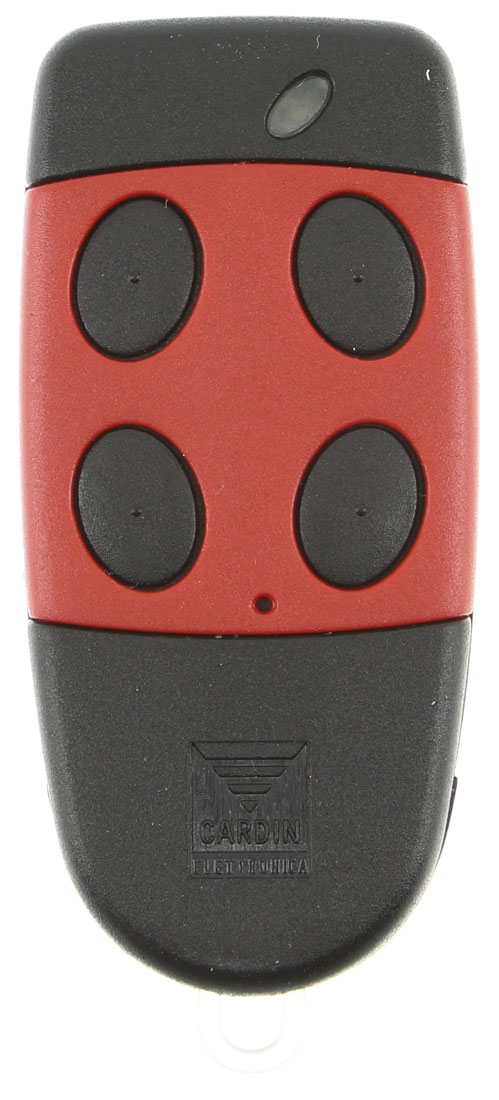

Este receptor de diseño compacto es compatible con los transmisores Cardin modelo 486QZ2 y 486QZ4.

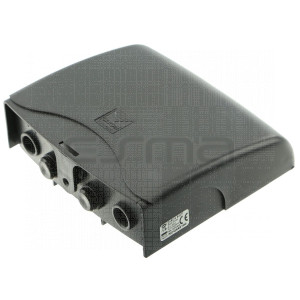

La placa está protegida por una caja estanca con una protección IP55.
Puedes alimentar el receptor con 12/24Vac/dc.
La tarjeta receptora se sirve con un canal, pero está preparada para poder utilizar hasta cuatro canales.
Si necesitas mas canales adiconales puedes adquirir la tarjeta de ampliación de canal MCC4491R0 de manera mas económica junto con el receptor.
Capacidad:
- Se pueden memorizar hasta 300 códigos en este receptor.
Lleva una tarjeta de memoria extraible para la codificación de 300 códigos como máximo.
Este receptor también puede trabajar a la frecuencia de 433,92MHz, dispone de un módulo de radiofrecuencia intercembiable para poder cambiar la frecuencia en un momento dado.

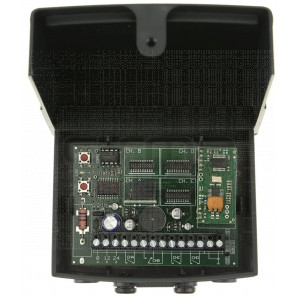

En la siguiente imagen se observan las diferentes partes de este completo receptor.
Compatible con los siguientes mandos de garaje:
Para Saber como programar emisores en el receptor visite la pestaña instrucciones.
En Mandos Esma puedes encontrar el receptor cardin s 486 rx 4ch con el mejor precio y oferta del mercado.
Memorización de mandos en el receptor Cardin S 486 RX.
Grabación de un mando a distancia en un canal del receptor:
- Presionar la tecla "MEMO" y mantenerla pulsada: el LED "LD1" se pone a destellear lentamente.
- Pulsar el canal del transmisor a almacenar en la memoria.
- Mantener presionado la tecla "MEMO" hasta que el LED "LD1" vuelva a dar destellos.
- Pulsar por segunda vez el transmisor (mismo transmisor, mismo canal; si el canal es diferente o bien se trata de otro transmisor, el almacenamiento acaba sin éxito).
- Fin de la programación: el LED "LD1" queda encendido durante 2 segundos, indicando que la programación es correcta. Soltar la tecla "MEMO"
- Puede memorizar otro emisor durante el transcurso de 15 segundos, una vez pasado este tiempo el receptor saldrá de programación.
Grabación de un mando a distancia en un canal del receptor vía radio (sin tocar el receptor):
La memorización se puede activar vía radio (sin abrir la caja donde está alojado el receptor) si el jumper "J3" está conectado.
- Utilizando un emisor donde al menos una de las teclas de canal "A-B-C-D" ya está memorizada en el receptor, presionar la tecla "MR" (fíjese en la figura) Escuchara una señal sonora.
- Pulsar una de las teclas del transmisor (ya programado). Los receptores que no tienen el código de esa tecla se desactivarán con la emisión de un "Toque" de 5 segundos de duración; en cambio el que tiene el código emitirá otro "Toque" de un segundo de duración, entrando efectivamente en la modalidad de memorización "vía radio".
- Presionar una tecla de canal en el transmisor a memorizar; realizada la memorización, el receptor emitirá 2 "Toques" de medio segundo, después de lo cual estará listo para memorizar otro código.
- Para salir de esta modalidad, dejar pasar 5 segundos sin memorizar códigos. El receptor emitirá un "Toque" de 5 segundos y saldrá de la modalidad.
NOTA.
Cuando la memoria estará totalmente ocupada, el avisador acústico emitirá diez "Toques" muy próximos saliendo automáticamente de la modalidad de memorización "vía radio" y el LED "LD1" quedará encendido; la misma indicación se consigue también cada vez que se intenta entrar en la modalidad "vía radio" con la memoria totalmente ocupada.
