GIBIDI SC230 Cuadro de maniobras

No

Antes: 180,00 € 149,50 € IVA Incl.

149.5000

Envío gratis
En stock

Antes: 180,00 € 149,50 € IVA Incl.

149.5000

Fecha estimada de entrega Viernes 09/12/2016
Precio mínimo garantizado Lo compras al mejor precio
2 años de garantía oficial Producto original

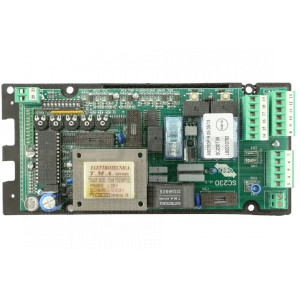

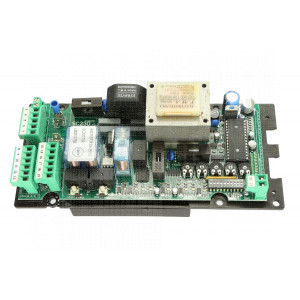

Placa electrónica GIBIDI modelo SC230, para motores o automatismos GIBIDI de puertas correderas.

Este modelo sustituye a todos los modelos monofásicos a 230 VAC; tanto antiguos como modernos, e incluye algunas mejoras respecto a modelos anteriores.

Nuevas mejoras:

-Una carcasa protectora transparente para evitar que insectos u otro tipo de "bichos" puedan afectar a la electrónica del cuadro.

-Otra mejora importante es que se han sustituido los relés REED, por detectores transistorizados consiguiendo una mayor precisión y duración de este producto.

Receptor Gibidi DRS 4332> Puedes completar tu automatismo añadiendo a la placa un receptor a 433MHz, en la pestaña "Más Información" se puede observar como conectar el receptor enchufable DRS 4332.


Cuadro de maniobra instalado en los siguientes automatismos o motores GIBIDI:

Sustituye las placas de los siguientes automatismos o motores:

  • Motor corredera Gibidi PASS 4
  • Motor corredera Gibidi PASS 6
  • Motor corredera Gibidi PASS 8
  • Motor corredera Gibidi PASS 12
  • Motor corredera Gibidi PASS 18
  • Motor corredera Gibidi PASS 400
  • Motor corredera Gibidi PASS 600
  • Motor corredera Gibidi PASS 800
  • Motor corredera Gibidi PASS 1200
  • Motor corredera Gibidi PASS 1600

PARA MAYOR INFORMACIÓN SOBRE ESTE PRODUCTO. Si tiene alguna duda en la elección de este cuadro de maniobras, consulte "Más Información" o pongase en contacto con nosotros.

Características Técnicas:

  • Alimentación: 230Vac monofásica 50/60 HZ
  • Nº de motores: 1
  • Alimentacion motor: 230Vac
  • Alimentacion accesorios: 24Vac 8W
  • Temperatura funcionamiento: -20ºC +60ºC
  • Tiempo de trabajo: 240 seg. máximo
  • Permite la conexión de cualquier receptor del mercado cableado
  • Salida de corriente continua para accesorios (fotocélulas, receptores, etc.)

En Mandos Esma puedes encontrar el gibidi sc230 cuadro de maniobras con el mejor precio y oferta del mercado.

Marca GIBIDI
Tipo de uso Doméstico, Comunitario
Disponibilidad Entrega 24h
Tipo Motor Correderas

Esta placa de control es de muy fácil instalación y programación de los diferentes dispositivos de seguridad.

A diferencia de los antiguos cuadros de manobra montados en los motores GIBIDI, este cuadro SC230 viene con una carcasa de plástico transparente que lo convierte en un cuadro estanco.

***IMPORTANTE*** Siempre que realice un cambio en la configuración, debe hacerlo con el cuadro de maniobras sin alimentar, volviendo a darle alimentación una vez realizados los cambios deseados.

Si realiza cambios de configuración con la placa alimentada, puede deteriorarla, para que entre en vigor este cambio es necesario desconectar la placa de la alimentación y volverla a conectar. De lo contrario los efectos del cambio de configuración no se activarán.

La placa o cuadro de maniobras Incluye:

  • Cierre automático
  • Programación de apertura y cierre
  • Paro suave
  • Apto para motores GIBIDI modelos SL y PASS
  • Parada e inversion de maniobra durante 2 seg. por actuación de dispositivos de seguridad
  • Incluye conexión para sensor antiaplastamiento y lector de finales de carrera
  • Cierre automático

Principales funciones de la placa de control SC 230:

  • Dispone de led's rojos para señalizaciónde los contactos: n.c.(normalmente cerrado) para (fotocélula, safety dev, fcc, fca, stop)
  • Dispone de led's verdes de señalización de los contactos n.a. (normalmente abierto) para (star, ped)
  • Pulsadores STAR y PED en la ficha
  • Realiza un test de seguridad antes del movimiento de apertura y cierre
  • Ralentización de apertura y cierre controlada por dos imanes suplementarios que se montan en la posición deseada a una distancia relativa mínima de al menos 500mm (finales de carrera). la ralentización es regulada desde el condensador de compensación correspondiente (SLOW)
  • Parada e inversión del movimiento durante dos segundos después de la intervención de los dispositivos de seguridad. Al dar de nuevo el impulso de STAR, el automatismo se pone de nuevo en funcionamiento en el sentido de liberación del obstáculo

En el siguiente esquema puede observar todas las conexiones y componentes de la placa:

Esquema GIBIDI SC 230



La placa no lleva el receptor incorporado, puede encontrar el receptor que se conecta a esta placa en el siguiente enlace:

En la siguiente figura puede observar donde va conectado el receptor sobre la placa.

Receptor y cuadro GIBIDI

Para más información puede consultar el PDF de este producto.
