Cuadro de maniobras CLEMSA CLAS 60

Cuadro de maniobras Clas 60 para motores de puertas a 230VAC

La placa de maniobras Clemsa CLAS 60 está especialmente diseñada para un uso intensivo de puertas correderas o basculantes, Incorpora zócalos para conectar tarjetas que desempeñen varias funciones adicionales.

La central Clemsa Clas 60 es apta para acoplarle los receptores clemsa mutancode y clmesa mastercode.

Para mayor seguridad puede conectar a este cuadro de control fotocélulas y programar el cierre por fotocélula, también puede conectar otros accesorios de seguridad como la lámpara de destellos a 220V.

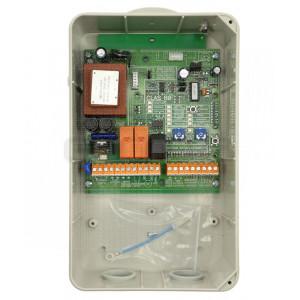

En la siguiente imagen puedes ver con mas detalle la placa.

Características:

• Alimentación de la placa: 230VAC.
• Alimentación para accionadores: 230VAC
• Tensión de salida para accesorios: 12VAC.
• Potencia máxima: 750W.
• Uso: Intensivo.
• Fusible para protección del cuadro: 2A.
• Dispone de zócazlo de conexión para tarjeta Luz Garaje (no Incluida).
• Dispone de zócazlo de conexión para tarjeta Receptor Telemando: 2 canales.
• Salida para señal luminosa de maniobra: 220VAC/60W.
• Sistema de seguridad en apertura y cierre.

Compatible con los siguientes accesorios y receptores:

• Receptor cableado MUTAN II RE 248.
• Lámpara de destellos intermitente 230V LD30.

PARA NO EQUIVOCARSE EN LA ELECCIÓN DE SU CUADRO DE MANIOBRAS Si tiene alguna duda en la elección de esta centralita, consulte "Más Información" o póngase en contacto con nosotros.

Cuadro de maniobra para puertas correderas y basculantes CLAS 60 de CLEMSA.

Esta placa de control está especialmente destinada a gobernar puertas o cancelas correderas y puertas basculantes de gran tamaño.

Todas las nuevas centralitas de Clemsa llevan el nuevo zócalo para conectar los receptores de última generación RE248, por lo que si queremos cambiar el cuadro de maniobras por rotura o mal funcionamiento del un cuadro ya instalado, será necesario usar un adaptador para colocar el receptor antiguo en la placa nueva.

Mandos Esma añade este adaptador a todos los cuadros nuevos.

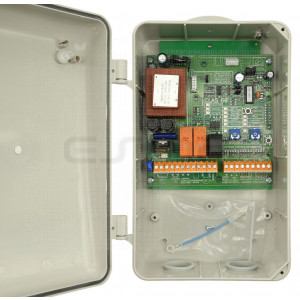

En la siguiente fotografía puede identificar el lugar donde viene colocado el receptor en la centralita CLAS 60.

Regleta de conexiones de la paca de maniobras clemsa clas 60:

• 1º Alimentación



• 2º Salida de alimentación para accesorios:

Aquí puede conectar los accesorios que recibirán alimentación a través del propio Cuadro de control, por ejemplo: Receptor exterior, Fotocélula, etc. Para
seleccionar la tensión de salida, 12 ó 24V, cambie el puente, que está situado encima de los bornes 1 - 2, a derecha o izquierda siguiendo las
indicaciones de la serigrafía.

• 3º Salida de alimentación para lámpara de señalización:

En las siguientes bornas de conexión, puede conectar una o varias lámparas de señalización, las cuales hacen que su automatismo sea mucho mas seguro.

La lámpara de señalización se ilumina en los siguientes casos:
a) Siempre que hay una puerta en movimiento.
b) Dos segundos antes de moverse la puerta en la apertura y cierre,
si ha seleccionado la función PREAVISO en el menú opciones.

• 4º Conexiones del primer y segundo accionamiento:

En las bornas 11 y 12, debe conectar la los cables de alimetación del motor.  Para evitar interferencias perjudiciales, utilice canalizaciónes separadas para los cables de alimentación del Accionamiento de los del resto de sistemas.

• 5º Pulsador de maniobra:

En esta regleta puede conectar un puslador adicional, además es la conexión donde debe colocar los cables de un receptor externo.
