Cuadro de maniobras CLEMSA CLAS 16

Antes: 250,00 € 159,90 € IVA Incl.

159.9000

Envío gratis

Antes: 250,00 € 159,90 € IVA Incl.

159.9000

Fecha estimada de entrega Martes 02/04/2024
Precio mínimo garantizado Lo compras al mejor precio
2 años de garantía oficial Producto original

Cuadro de maniobras Clemsa Clas 16 para motores a 230VAC

La placa de control Clemsa CLAS 16 está especialmente diseñado para un uso intensivo de motores para puertas abatibles de una hoja que no superen los 1000W de potencia.

Incorpora una pantalla LCD con un novedoso sistema de programación entre las que se incluyen la función de paro suave o el control de potencia.

Posibilidad de saber el número de maniobras realizadas por el cuadro.

La centralita clas 16 no lleva incorporado el receptor.

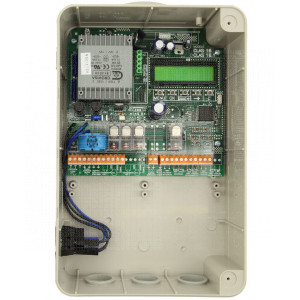

En la siguiente imagen puedes ver con mas detalle la placa.

Placa clemsa clas 16

Características:

  • Alimentación: 230VAC.
  • Tensión de salida para 1 motor: 230VAC.
  • Tensión de salida para accesorios: 12/24VAC
  • Potencia máxima: 1000W.
  • Uso: Intensivo.
  • Tiempos de apertura y cierre: 2" a 4´15".
  • Dispone de zócazlo de conexión para tarjeta Luz Garaje (no Incluida).
  • Dispone de zócazlo de conexión para tarjeta Receptor Telemando: 2 canales.
  • Salida para señal luminosa de maniobra: 230VAC, 60W.

Compatible con los siguientes accesorios y receptores:

PARA NO EQUIVOCARSE EN LA ELECCIÓN DE SU CUADRO DE MANIOBRAS Si tiene alguna duda en la elección de esta centralita, consulte "Más Información" o pongase en contacto con nosotros.

Cuadro de control para puertas abatibles CLAS 16 de CLEMSA.

En Mandos Esma puedes encontrar el cuadro de maniobras clemsa clas 16 con el mejor precio y oferta del mercado.

Marca CLEMSA
Tipo de uso Comunitario, Industrial
Disponibilidad Entrega 24h
Voltaje de salida 230 VAC
Tipo Motor Batiente 1 Hoja
Instrucciones PDF

Cuadro de maniobra para puertas batientes CLAS 16 de CLEMSA.

Esta placa de control está especialmente destinada a gobernar puertas batientes de una hoja a diferencia del cuadro clas 16.1 que puede gobernar dos hojas.

Todas las nuevas centralitas de Clemsa llevan el nuevo zócalo para conectar los receptores de última generación RNE248, por lo que si queremos cambiar el cuadro de maniobras por rotura o mal funcionamiento del un cuadro ya instalado, será necesario usar un adaptador para colocar el receptor antiguo en la placa nueva.

Mandos Esma añade este adaptador a todos los cuadros nuevos.

En la siguiente fotografía puede identificar el lugar donde viene colocado el receptor en la centralita CLAS 16 así como las principales diferencias entre ls placas CLAS 16 y CLAS 16.1.

Cuadro de maniobras clas 16

Regleta de conexiones de la paca de maniobras clemsa clas 16:

Bornas para la conexión de accesorios y alimentación del cuadro de maniobras Clemsa Clas 16

  • 1º Alimentación
Conecte la alimentación (220VAC) a los bornes 1 y 2 de la regleta de conexiones. Utilice el borne 3 para conectar la toma de tierra.
Bornas de alimentación del cuadro clas 16.1
  • 2º Salida de alimentación para accesorios:

Aquí puede conectar los accesorios que recibirán alimentación a través del propio Cuadro de control, por ejemplo: Receptor exterior, Fotocélula, etc. Para
seleccionar la tensión de salida, 12 ó 24V, cambie el puente, que está situado encima de los bornes 1 - 2, a derecha o izquierda siguiendo las
indicaciones de la serigrafía. Máximo 25W.

Bornas de salida de 12/24 v

  • 3º Salida de alimentación para accesorios:

En las siguientes bornas de conexión, puede conectar una o varias lámparas de señalización, las cuales hacen que su automatismo sea mucho mas seguro.

La lámpara de señalización se ilumina en los siguientes casos:
a) Siempre que hay una puerta en movimiento.
b) Dos segundos antes de moverse la puerta en la apertura y cierre,
si ha seleccionado la función PREAVISO en el menú opciones.

Bornas para salida de alimentación de lámparas de seguridad

  • 4º Conexiones del primer y segundo accionamiento:
En las bornas 11 y 12, debe conectar el accionamiento. Si tras conectar el Accionamiento, gira en sentido opuesto al que deseado, intercambie los cables.
El segundo accionamiento lo debe colocar en los bornes 15 y 16.
Debe conectar un condensador adecuado para el accionamiento en los bornes 8 y 9.
Bornas para conectar el primes accionamiento
En esta regleta puede conectar un puslador adicional, además es la conexión donde debe colocar los cables de un receptor externo.
Regleta de conexión para pulsador adicional

 Para mas información puede consultar las instrucciones en PDF
